オラタンにサテライトモニターを付けた

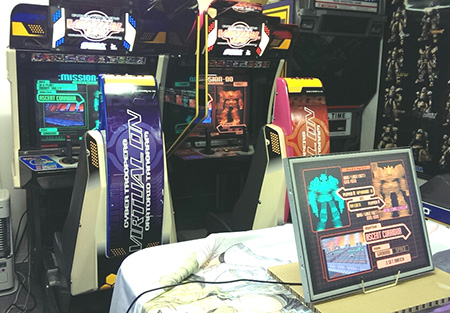

オラタンの基板が1枚余っていたので、かねてより欲しいと思っていたオラタンのサテライト(ライブモニター)を作りました!
オラタンはフリープレイ設定でなければ、空いている席のモニターはライブモニターになるのですが、サテライト設定で基板をつなげばフリープレイ時もライブモニターが見られるようになるんですね。

必要なもの
・オラタン基板
・通信ケーブル1本
 (セガ純正品を使っていますがオーディオ用などの角型プラグの光ケーブルでも良いかも?)
・MODEL3用電源BOX
 (MODEL3対応の筐体やコントロールBOXがあればそれでOK)
・24kHzの映るモニター
 (MODEL3はD-sub出力もあるのでアップ/ダウンスキャン使用できるかも?未確認)

接続方法
あくまでうちの環境の場合です。
基板の設定は、あらかじめケーブルをつながない状態でテストモードを起動して変えておきます。
2P側のR側の通信ケーブルを抜き、サテライトのR側に差し替えます。
あとは下図のように配線し、3つの基板でリングを構成します。




だそうなので皆様今後も期待していてください・・・。
